簡介：

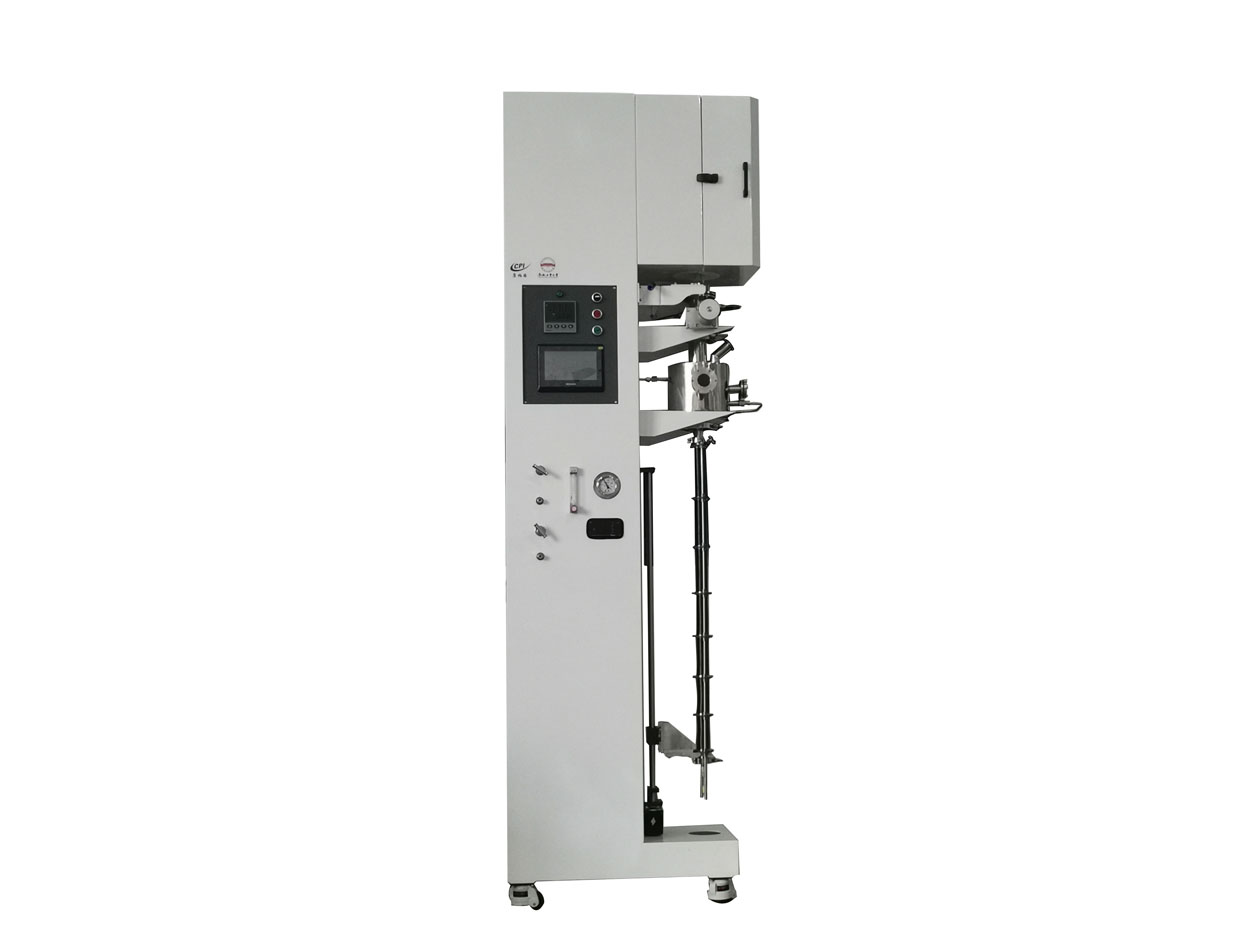

該設備為1200℃開啟式真空管式爐，不僅可以抽真空,也可以通氣體保護。爐管工件為單端封口石英管，紅外燈管環形分布于爐膛四周，升降溫速率快，溫場均勻。該設備為立式結構設計，爐體安裝于頂部，并與冷卻罐之間用插板閥隔離。樣品通過電機上下移動，整個系統處于石英腔，金屬冷卻取樣罐和壓縮波紋管保護下，保證系統的真空環境在移動過程中不受影響。控溫、測溫采用內置鎧裝熱電偶，熱電偶與樣品接觸，確保測得樣品的溫度準確。

系統在真空條件下，電機帶動樣品進入紅外加熱區，加熱后再移動至冷卻區，完成單次循環，根據實驗要求，樣品可在1000℃-室溫以及200℃-負80℃兩種條件下完成循環實驗。

技術參數：

額定功率：8KW

額定電壓：AC380V Single Phase，50/60 Hz

最高溫度：1200℃

持續工作溫度：≤1100℃

升溫速率：3-10℃/s

真空度：10^-3 Pa

爐管尺寸：外直徑Φ50*550mm 單端封口

爐管熱疲勞：>2000 次

加熱區長度：300mm

恒溫區長度：100-150mm

控溫方式：模糊PID控制和自整定調節，智能化30段可編程控制，具有超溫和斷偶報警功能

控溫精度：±1℃

溫場均勻性：±2℃

加熱元件：優質紅外燈管

熱電偶類型：K型 Φ3mm鎧裝熱電偶

二、升降系統

該設備配有上升下降裝置，下端通過壓縮波紋管與冷卻取樣管連接，可在真空條件下完成樣品的上升下降，進而完成樣品的循環試樣過程。

提升速度：變速可調

下降速度：變速可調

樣品冷卻至目標溫度后，樣品上升至加熱區，開始新一輪加熱冷卻循環。

升降系統由伺服電機帶動，通過觸摸屏上的PLC及程控控制運行，升降系統和壓縮波紋管配合使用，可保證在移動過程中真空度不受影響。

長度：1000mm

壓縮比：70%

三、主要部件

1、插板閥：手動插板閥

2、液氮冷阱

3、樣品臺

四、真空系統

真空系統用戶自配，我們需預留好抽真空接頭。出廠時需要對系統整體進行真空測試，需在20 min內將系統抽至10^-3 Pa。
