名稱

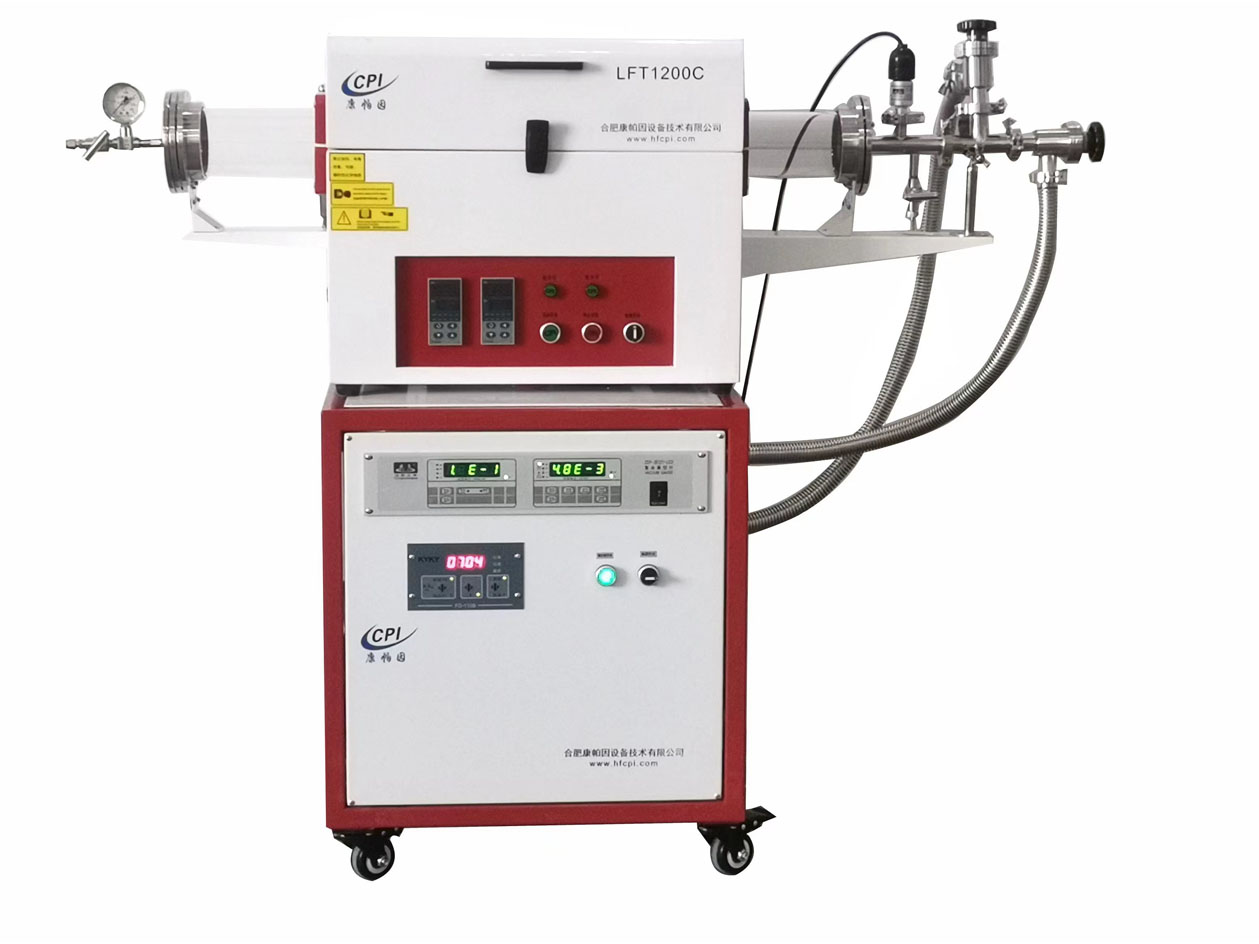

開啟式雙溫區真空管式爐 LFT1200C 400D100II

爐管尺寸

Φ1300×1200mm 更多其他規格石英管可選（Φ50/60/80/100mm等）

主要參數

最高溫度: 1200℃(使用時必須通入惰性氣體以防止?fàn)t管發生形變)

 工作溫度: 1100℃

 推薦升溫速率:≤10℃/min

 加熱區長度: 200+200mm

 額定功率：5KW

 電壓：?jiǎn)蜗郃C 208 - 240V, 50Hz

爐體結構

雙層空氣冷卻鋼殼保持爐表面溫度低于60°C

高純狀氧化鋁纖維絕緣層，最大限度節約能源

爐膛和加熱元件上的特殊耐火涂層可延長爐子的使用壽命

溫控系統

模糊PID控制和自整定調節功能

 智能化30段可編程控制

 具有超溫及斷偶報警功能

 控溫精度: ±1 ℃

 K型熱電偶

 可安裝PC控制軟件對數據進行實時采集（需另購）

溫控儀表（可選）

標配儀表品牌為宇電，可指定其他品牌溫控儀表，如島電等。

管堵

兩個石英管堵，防止來自內部管子的熱輻射，管堵在加熱前必須完全放入爐腔。石英管堵滿足潔凈實驗環境或者較高真空需求

密封系統

爐管兩端配有不銹鋼密封法蘭。（包括精密針閥、指針式真空壓力表、軟管接頭），設備設計可與手套箱操作系統相互對接。

 如需獲得較高的真空度，建議采用不銹鋼波紋管連接及數顯真空計（需另外訂購）

出氣端配備磁流體密封裝置，容許設備在連續真空條件下工作。

備注：本公司標配法規格如下進氣端Φ6卡套接口，可連接Φ6不銹管或者聚四氟管。

出氣端預留KF25接口，方便連接真空泵，KF16接口，方便連接數顯真空計，以及Φ9氣嘴接頭，以便出氣

擴展端口

 如進氣管道為橡膠軟管，則需將進氣口更換成Φ9氣嘴接頭

高真空機組

1、技術指標

環境溫度：5~32℃

空氣相對濕度：≤85%

工作電壓：AC220V±10%  50/60HZ

系統整體極限真空度：5.0×10-5Pa

實驗真空度：5.0×10-3Pa

連接管路：采用全不銹鋼，電拋光制作，零件焊接漏率優于1.0×10-9Pa.m3/s

外形尺寸600*600*700mm

2、配置說明

2.1、機械泵：

抽氣速率：4L/S

容油量：1.1L

電機功率：400W

極限壓強：6×10-2Pa

2.2、分子泵：

抽氣速率：100L/S

極限壓強：6×10-6Pa

啟動時間：＜2min

額定轉速：4300轉/分

冷卻方式：環境溫度5-32℃時，風冷；5-40℃時看，水冷。

2.3、分子泵控制器：

電壓：220V±22V

啟動電流：≤7A

輸入頻率：47HZ—63HZ

最大輸出功率：≤150W

最大加速電壓：≤40V

加速時間：≤3min

頻率（雙速）：高速705HZ±10HZ

             低速430HZ±5HZ

2.4、復合真空計：

測量路數：2路（電阻規、電離規各1路）

工作模式：手動/自動（可切換）

電阻單元參數

規管型號：ZJ-52T電阻規

測量范圍：1.0×105Pa~1.0×10-1Pa

有效范圍：2.5×103Pa~5.0×10-1Pa

控制范圍：2.5×103Pa~5.0×10-1Pa

電離單元參數

規管型號：ZJ-27電離規

可測范圍：5.0Pa~1.0×10-5Pa

有效范圍：1.0Pa~5.0×10-5Pa

控制范圍：1.0Pa~5.0×10-5Pa

規管除氣方式：焦耳去氣

控制方式：點動或區域控制/帶掉電記憶

控制精度：±1%

采樣時間：1S

電源：220V±10% 50HZ

功耗：50W

使用環境溫度：0℃~45℃

濕度：≤85%

外形尺寸

爐體 800mm(L) ×410mm(W) × 560mm(H)

真空系統：800*450*600mm

凈重

100Kg

質保期

一年保修，終身技術支持。

 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。

2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。

相關應用

爐膛內襯可以單獨更換（額外付費）

 可以根據要求設計成帶有滑動法蘭的爐子

應用注意事項

爐管內氣壓不可高于0.02MPa

 由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全

 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態

 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊

 石英管的長時間使用溫度＜1100℃

 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）
